|  |  | | Domácí čudlíky 12. 4. 2005 / 16:50 | |
| | Tak jsem se naprosto zbláznil do možnosti si sestavit svůj panýlek, že jsem prohledal pulku netu se součástkami a nakonec se rozhodl použít desku MJoy16 na (viz: www.mindaugas.com).

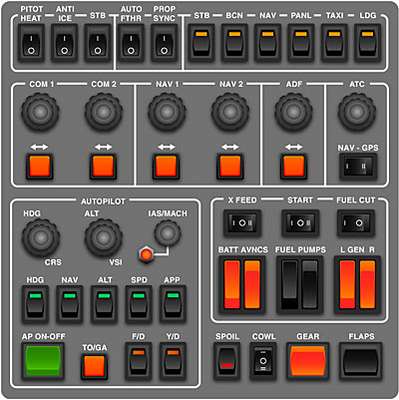

Na obrázku je takové rozpracování, kde jsem si v reálné velikosti vyrobil a rozvrhnul tlačítka (asi to ještě doplním o 2 trimy a 6 posuvných potenciometrů na ovládání motoru).
Cenově to nevychází vůbec zle, zatím jsem orentačně tak na 2500 Kc za materiál a za tu desku (včetne KeyMatrix doplňku) a to myslím docela ujde. K desce je perfektní manuál, kde se naučí zapojení i úplný elektroanalfabet jako já a ovladač také psát nemusím.
Přesto je mi pár věcí trošku nejasných a ptám se, jestli má někdo s tímto HW zkušenosti:
Na nákresu je celkem 17 rotačních spínačů (většina dvouosé), ale deska umí jen 4 (navíc s funkcí double speed při rychlém otáčení). Dejme tomu, že jimy obsadím ovládání CRS/HDG/ALT/MACH.
Na ovládání rádií chci zapojit obyčejné pushbutton vstupy (tedy jeden dvouosý ovladač na 4 tlačítkové vstupy) a jen nevím, bude-li to chodit v pohodě.
Vetší problém mi způsobuje malé množství togglebutton vstupů (přepínače ON/OFF resp. ON1/OFF/ON2), protože těch tam mám docela hodně. A jsme u jádra pudla:
Netuším totiž, jestli FS umožňuje ovládat např. režimy AP pomocí obyčejného pushbutton vstupu, na který připojím ON/OFF vypínač. Čekám totiž problém, že bude chtít tlačítko na principu "1Xzmáčknout"(krátce stav ON)=>HDG HOLD ON a "1Xzmáčknout" (podruhé krátce stav ON)=>HDG HOLD OFF a nikoli přepínač "dokud držím v poloze ON" => HDG HOLD ON.
Prostě se mi nedostává přepínačů. Měl bych na to místo dát obyčejný pushbutton, ale já bych rád aby to svítilo v poloze ON - tedy chci použít přepínač.
Rozumíte mi někdo? |
|
|
| |
|
 |  | | | Re: Domácí čudlíky 12. 4. 2005 / 18:51 | |
| | No co se tyka HW, teda MJoye tak jsem dva objednal a dneska i zaplatil. Takze uvidime jestli vubec prijdou a pripadne co budou zac
Michal |
| |
|
 |  | | | | Re: Re: Domácí čudlíky 12. 4. 2005 / 19:26 | |
| | | To by mě tedy zajímalo, kolik tě to nakonec stálo s dopravou atd. Včetně toho KeyMatrixu? |
| |
|
| | | | | | Re: Re: Re: Domácí čudlíky 12. 4. 2005 / 19:54 | |
| | | |
|
| | | |  | | | Re: Re: Re: Re: Domácí čudlíky 12. 4. 2005 / 20:07 | |
| | | |
|
| | | | | | | Re: Re: Re: Re: Domácí čudlíky 12. 4. 2005 / 20:27 | |
| | Vsechno ostatni jsou premerene a presne nakreslene realne prepinace. Jedine ty knofliky jsem uplne nevedel ktere, je jen dulezite mit k tomu dvojosy rotacni spinac. Pak se prodava zvlast spodni sirsi cast a zvlast horni.
Staci si zagooglit "přístrojové knoflíky"
Ja zamirim brzo do jedne prodejny v Hloubetine, doufam, ze to tam nejak naberu a prokombinuju. Pro jistotu se zeptam jeste jednou:
Lze pres FSUIPC naridit napriklad, ze AP je ON pokud je spinac sepnuty a kdyz ho vypnu zase se vypne?
Jen co se tyce toho rozsviceneho pushbuttonku, vim, ze lze u dalsich vyrobcu podobnych instantnich USB zarizeni sehnat neco, co rozsveci LEDky nebo dokonce cely 888.88 displej.
Tusim tady nekde:
http://www.phidgetsusa.com/cockpit_simulators.asp
http://sim.itra.de/default_en.htm
Tady presne, ale netusim, kolik to kostuje (LED Arrays)
http://www.phidgetsusa.com/cat/catalogue.asp
(EDIT: adresy...) |
| |
|
| | | | | | | | Re: Re: Re: Re: Re: Domácí čudlíky 12. 4. 2005 / 21:04 | |
| | Cus,
ja jsem to vzal trochu velkoryseji - vrhnul jsem se na MCP a EFIS pro PMDG.
Resil jsem 3 problemy:
Vlastni panel - jsem dost manualne natvrdly, takze jsem koupil z http://www.symulatory.com
Cteni tlacitek, prepinacu a enkoderu, ovladani LEDek a displeju - nakonec jsem se rozhodnul pro jednocip (Atmel Mega 128) a logicke obvody. Znamena to nejakou praci s tistaky a programovani toho jednocipu. Komunikace je pomoci proprietarniho protokolu pres COM port (resp. COM via USB)
Komunikaci s PMDG - nejvetsi pakarna, nicmene se mi podarilo vycist vetsinu potrebnych dat. Umim ovladat PMDG MCP a EFIS pres zasilani keystroku
Neco uz jsem psal na http://flightsim.periskop.cz/forum_prispevek.php?id=49355&lan=0&gr=0
Jinak cenove to vychazi nekde kolem 10k, takze zadna lace, ale porad vesmes polovina oproti komercnim produktum...
R. |
| |
|
| | | | | | | | | Re: Re: Re: Re: Re: Re: Domácí čudlíky 12. 4. 2005 / 21:38 | |
| | Moooc hezky, nejak mi tohle snazeni uniklo. Ja se snad konecne take nekdy (dalsi rok?) ke svemu Bulickovi (zatim je slozeny v krabicich )dostanu.
Nemas ale cukani vykaslat se na PMDG a rovnou k tomu vyrobit i overhead a nasimulovat systemy, pripadne to resit cely pres Schirattiho Project Magenta ?
Je to sice hodne drahy a narocny, ale vysledek skvost
Michal |
| |
|
| | | | | | | | | | Re: Re: Re: Re: Re: Re: Re: Domácí čudlíky 12. 4. 2005 / 21:49 | |
| | No, zatim docela zapasim s mistem, takze zatim se snazim poresit nejuzitecnejsi veci. Mam vymysleny radia a navigaci, ale to me zas tak netlaci. Docela zahul bude asi FMC, coz je dalsi vec v poradi, ale nevim, jak si poradim s displejem (zatim se mi nechce pouzit na to dalsi monitor, ale asi nebude zbyti).
Co se tyka Magenty, tak jsem na to koukal, ale je to fakt docela drahy. Jinak mam predstavu, ze to porad utahnu z jednoho kompu, proto taky ten jednocip |
| |
|
| | | | | | | | | Re: Re: Re: Re: Re: Re: Domácí čudlíky 12. 4. 2005 / 21:43 | |
| | To je na me bohuzel prilis sofistikovane
Tady me bavi, ze to ma vlastni driver a ze staci jen spajit par kabilku a smontovat peknou krabicku. ja si nechci v obyvaku stavet kokpit (i kdyz by to synek jiste uvital narozdil od zeny, ale jen si zjednodusit zivot pri litani, mit vsecko pekne pri ruce.
Co se tyce odezvy a cteni informaci, vyresil jsem to tak, zejsem si vyrobil special panel na druhy monitor, kde mi pri spodni hrane obrazovky sviti vsechny frekvence a hodnoty AP, coz mi plne vyhovuje a muzu tam mit klidne jeste FSnavigator, IVAP nebo FS ATC atd a pritom klid na vyhled z VC kokpitu neruseny nutnosti si otevirat dodatecne ruzne casti panelu. |
| |
|
| | | | | | | | | | Re: Re: Re: Re: Re: Re: Re: Domácí čudlíky 12. 4. 2005 / 21:52 | |
| | no me je docela blizky programovani a krapet bastleni (i kdyz si na tohle netroufam a nechavam to delat od profiku).
Jinak moji motivaci je take to zjednodusit si zivot pri letani a proto padla volba na MCP a EFIS a v druhe rade FMS. Treba overhead ne nejak nelaka - to si klidne oklikam. I kdyz jednou treba |
| |
|
| | | | | | Re: Re: Re: Domácí čudlíky 12. 4. 2005 / 20:05 | |
| | The kit would have total price in Euros:
MJoy16-C1 33
KeyMatrix 23
---------------------------------
Subtotal 56
VAT 18% tax 10.08
Shipment 10
---------------------------------
Total 76 Euros |
| |
|
| | | | | | | Re: Re: Re: Re: Domácí čudlíky 12. 4. 2005 / 20:19 | |
| | Huh, ejhle temer dvojnasobek.
Odkud ten clovek pochazi? Na strankach jsem se nic nedocetl... |
| |
|
| | | | | | | | Re: Re: Re: Re: Re: Domácí čudlíky 12. 4. 2005 / 21:33 | |
| | Litva
M. |
| |
|
| | | | Re: Domácí čudlíky 24. 1. 2008 / 09:27 | |
| | | jestli to je ještě aktuální, tak točítka se dají vyřešit pomocí FSUIPC, spínače taky. Když tak se ozvi, poradím. |
| |
|
|
